臺(tái)式X射線熒光光譜儀憑借無損、快速、多元素同步檢測(cè)的優(yōu)勢(shì)，廣泛應(yīng)用于金屬冶煉、礦產(chǎn)建材、化工原料、電子物料等行業(yè)的成分篩查與定量分析，業(yè)內(nèi)長(zhǎng)期形成共識(shí)，樣品制備環(huán)節(jié)對(duì)檢測(cè)結(jié)果穩(wěn)定性的影響占整體誤差六成以上，不同形態(tài)樣品對(duì)應(yīng)差異化制樣流程，操作人員需依據(jù)樣品基體、檢測(cè)精度需求選擇適配工藝，全程遵循均勻、潔凈、標(biāo)準(zhǔn)化三大核心原則，下文完整梳理塊狀固體、粉末兩類主流樣品的全套制樣操作邏輯與實(shí)操細(xì)節(jié)。
塊狀固體樣品以金屬合金、塑料板材、硬質(zhì)非金屬原料為代表，部分外觀平整、成分均一的物料可做簡(jiǎn)易直接制樣，首先確認(rèn)樣品尺寸能夠完整覆蓋儀器內(nèi)部X射線照射窗口，常規(guī)光斑直徑約十毫米，厚度達(dá)到射線無限厚度標(biāo)準(zhǔn)，金屬基材厚度不宜低于一毫米，薄片與薄膜材料需搭配剛性襯底避免測(cè)試過程中受熱形變、出現(xiàn)褶皺翹曲，隨后開展表面預(yù)處理，先用無水乙醇浸潤(rùn)無塵布擦拭表層油污、灰塵，金屬材料存在氧化皮、銹蝕層時(shí)，選用粒度由粗至細(xì)的金相砂紙逐層打磨，每更換一檔砂紙便將樣品旋轉(zhuǎn)九十度，徹底消除上一道工序留下的深淺劃痕，硬度偏高的鋼材、合金打磨后可增加精細(xì)拋光步驟，借助金剛石研磨膏配合拋光布獲得低粗糙度平整分析面，全程規(guī)避磨料碎屑嵌入樣品表層形成雜質(zhì)干擾，打磨拋光完成后再次用有機(jī)溶劑超聲清洗，冷風(fēng)快速吹干防止水漬二次氧化；針對(duì)鑄錠、澆筑類金屬樣品，需留意冷卻偏析問題，大批量配套校準(zhǔn)曲線的標(biāo)準(zhǔn)樣品與待測(cè)樣品應(yīng)保持一致的激冷成型方式，減少內(nèi)部成分分布不均帶來的數(shù)據(jù)波動(dòng)，多孔、帶有氣孔夾雜的塊狀物料不建議直接上機(jī)，需破碎研磨轉(zhuǎn)為粉末形態(tài)重新制樣，鍍層、分層復(fù)合板材僅能依靠直接制樣方式，檢測(cè)時(shí)鎖定固定點(diǎn)位，記錄分層結(jié)構(gòu)信息用于后續(xù)數(shù)據(jù)校正。

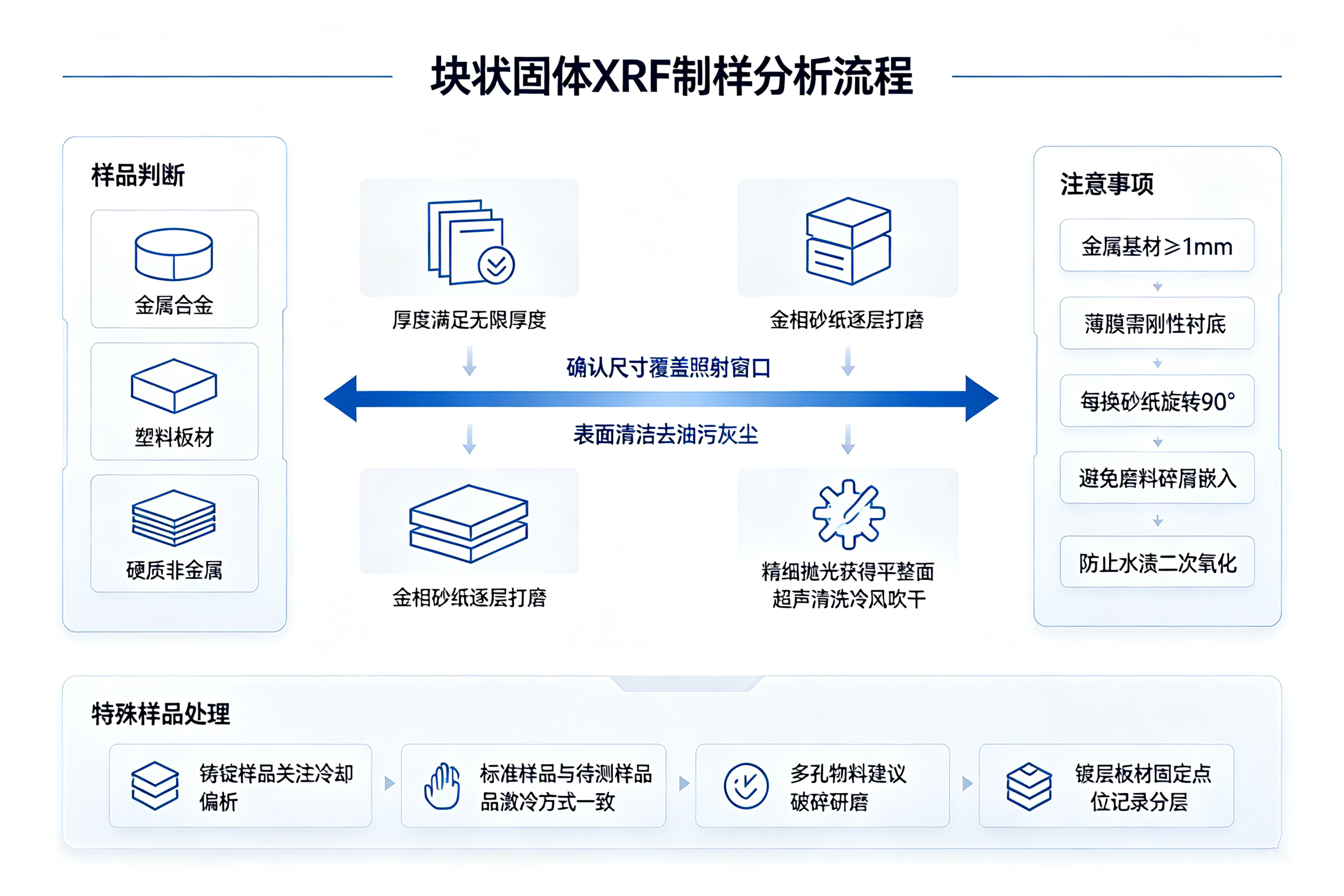

塊狀固體樣品X射線制樣流程分析圖
粉末樣品是臺(tái)式X熒光檢測(cè)中占比最高的樣品類型，土壤、礦石、水泥生料、冶金爐渣、粉體化工原料均歸為此類，主流分為壓片法與熔融玻璃片法兩套工藝，壓片法適配批量快速篩查，整體操作門檻低、耗材成本可控，完整流程分為干燥、研磨篩分、成型壓制三步，先將粉體置于一百零五攝氏度烘箱恒溫干燥兩小時(shí)，去除游離水分避免壓片后出現(xiàn)開裂、鼓包，冷卻后轉(zhuǎn)入振動(dòng)磨樣機(jī)或瑪瑙研缽充分研磨，顆粒細(xì)度控制在兩百目左右，研磨完成后過篩剔除粗顆粒，降低粒度效應(yīng)干擾，粘結(jié)性偏弱的粉體可少量添加微晶纖維素、硬脂酸等粘結(jié)劑混合均勻，隨后選用硼酸鑲邊模具或聚乙烯塑料環(huán)盛放樣品粉末，平穩(wěn)放置于液壓壓片機(jī)工作臺(tái)，施加十五至三十噸壓力并保持十至三十秒保壓時(shí)間，泄壓過程勻速緩慢，避免樣片驟然碎裂，合格壓片成品表面光潔無凹陷、裂紋，整體厚度滿足射線穿透要求，制備完成存放于干燥器內(nèi)隔絕空氣吸濕；熔融玻璃片法更適用于主次量元素精準(zhǔn)定量，能夠同步消除粒度效應(yīng)與礦物效應(yīng)，操作精度要求更高，需使用萬分之一精度分析天平稱取定量樣品與硼酸鹽混合熔劑，常規(guī)選用四硼酸鋰搭配偏硼酸鋰復(fù)配體系，樣品與熔劑配比區(qū)間在一比五至一比十之間，針對(duì)含氟、易揮發(fā)元素的樣品可適當(dāng)調(diào)整熔劑配方，稱量后充分混勻置于鉑金合金坩堝，滴加微量碘化銨作為脫模劑，放入全自動(dòng)熔樣機(jī)升溫至一千至一千兩百度區(qū)間，恒溫熔融十至十五分鐘，期間多次晃動(dòng)坩堝保證樣品完全熔解，熔融液體勻速倒入恒溫模具自然冷卻成型，得到均質(zhì)透明玻璃片，整個(gè)流程需嚴(yán)格管控稱量、熔融溫度、冷卻時(shí)長(zhǎng)，標(biāo)準(zhǔn)曲線標(biāo)樣與待測(cè)樣品的熔融參數(shù)保持完全統(tǒng)一，防止基體差異造成系統(tǒng)偏差。

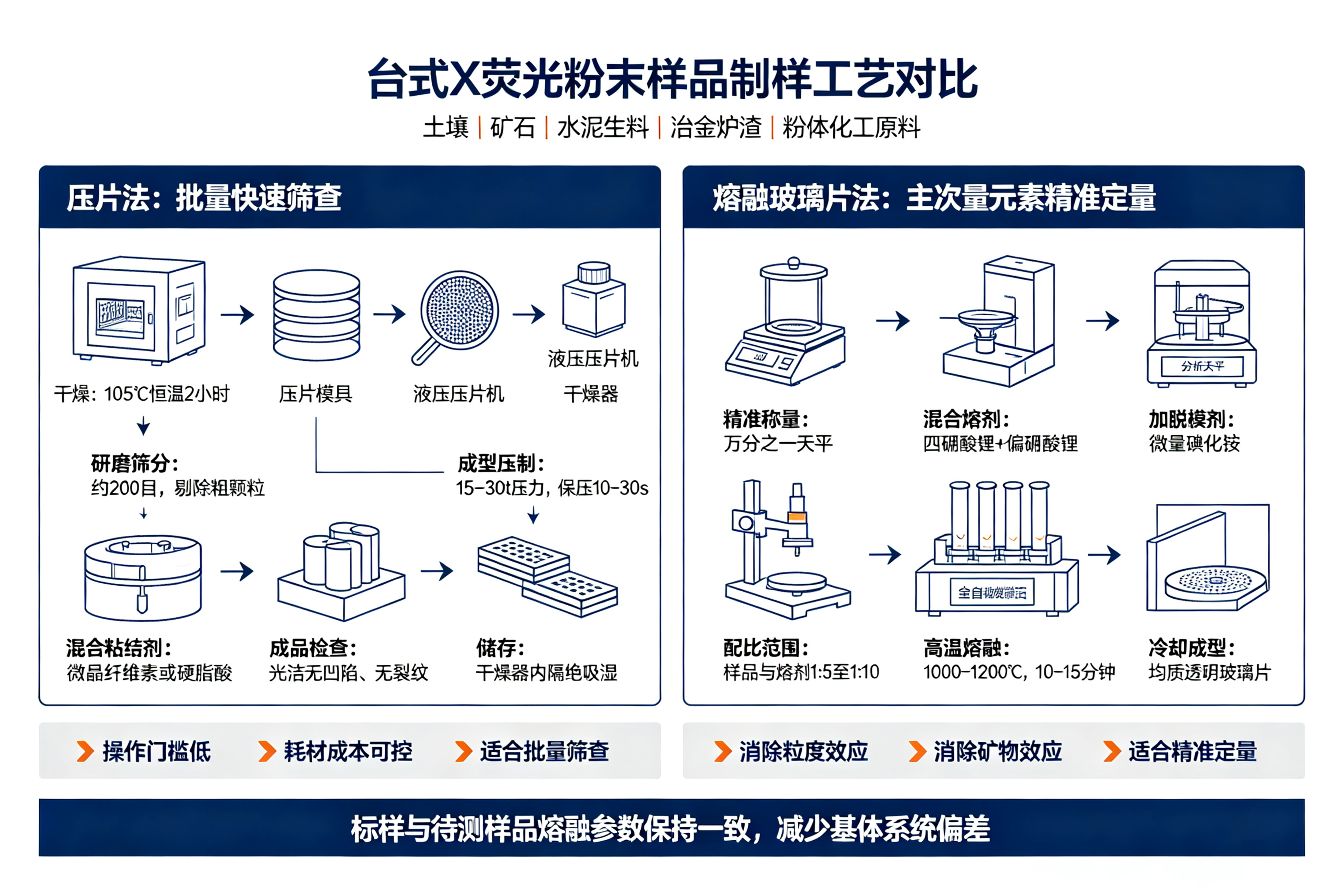

粉狀固體樣品X射線制樣流程分析圖
臺(tái)式X熒光光譜儀的制樣不存在統(tǒng)一通用方案，操作人員需要結(jié)合檢測(cè)精度需求、樣品物理化學(xué)特性靈活取舍，日常生產(chǎn)快速篩查優(yōu)先采用塊狀直接制樣、粉末壓片，實(shí)驗(yàn)室精準(zhǔn)定量分析則選用熔融玻璃片工藝，把制樣環(huán)節(jié)的標(biāo)準(zhǔn)化操作落實(shí)到每一處細(xì)節(jié)，才能充分釋放儀器本身的檢測(cè)性能，持續(xù)保障多批次檢測(cè)數(shù)據(jù)的重復(fù)性與可信度，為原材料質(zhì)控、成品成分判定提供穩(wěn)定可靠的數(shù)據(jù)支撐。
?
