臺式X熒光光譜儀憑借操作便捷、樣品前處理簡單、多元素同步檢測的優勢，在冶金、礦產、塑料、RoHS檢測、建材等領域得到廣泛應用，儀器檢測結果的準確性，離不開科學且規范的分析校正工作。X熒光光譜分析屬于相對分析方法，儀器采集到的熒光信號強度會受到儀器硬件狀態、樣品基體效應、表面形態、顆粒效應、厚度效應等多重因素干擾，校正的核心目的就是消除各類干擾帶來的信號偏差，建立熒光強度與待測元素含量之間穩定的對應關系，讓儀器輸出的檢測數據貼近樣品真實組分。
基體效應是臺式X熒光檢測中最常見的干擾來源，也是校正工作需要優先處理的對象。基體效應主要包含吸收效應與增強效應，樣品內部不同元素會對激發原級X射線和待測元素產生的特征熒光射線產生吸收，部分重元素被激發后釋放的射線還會激發相鄰元素，造成待測元素熒光強度偏高。針對這類干擾，常采用經驗系數法進行校正，該方法選取一批基體組成覆蓋待測樣品范圍、含量經過權威定值的標準樣品，測定各元素的熒光強度，通過數學模型計算不同元素之間的吸收增強影響系數，將系數帶入校正方程，對原始強度數據進行修正，適合樣品基體變化范圍較小、待測元素數量不多的常規檢測場景，也是臺式光譜儀內置校正模型中應用最多的方式。當樣品基體差異跨度較大，經驗系數法校正效果有限時，可選用基本參數法，該方法依托X射線物理理論，利用儀器本身的基本物理參數，結合元素的質量吸收系數、熒光產額、躍遷概率等基礎數據，不需要大量匹配基體的標樣，僅需少量標準樣品完成儀器刻度，就能對復雜基體樣品進行校正，在未知樣品篩查、基體波動大的材料檢測場景具備更好的適應性，不過基本參數法對儀器硬件穩定性、樣品制備質量要求更高，前期模型調試需要投入更多時間。

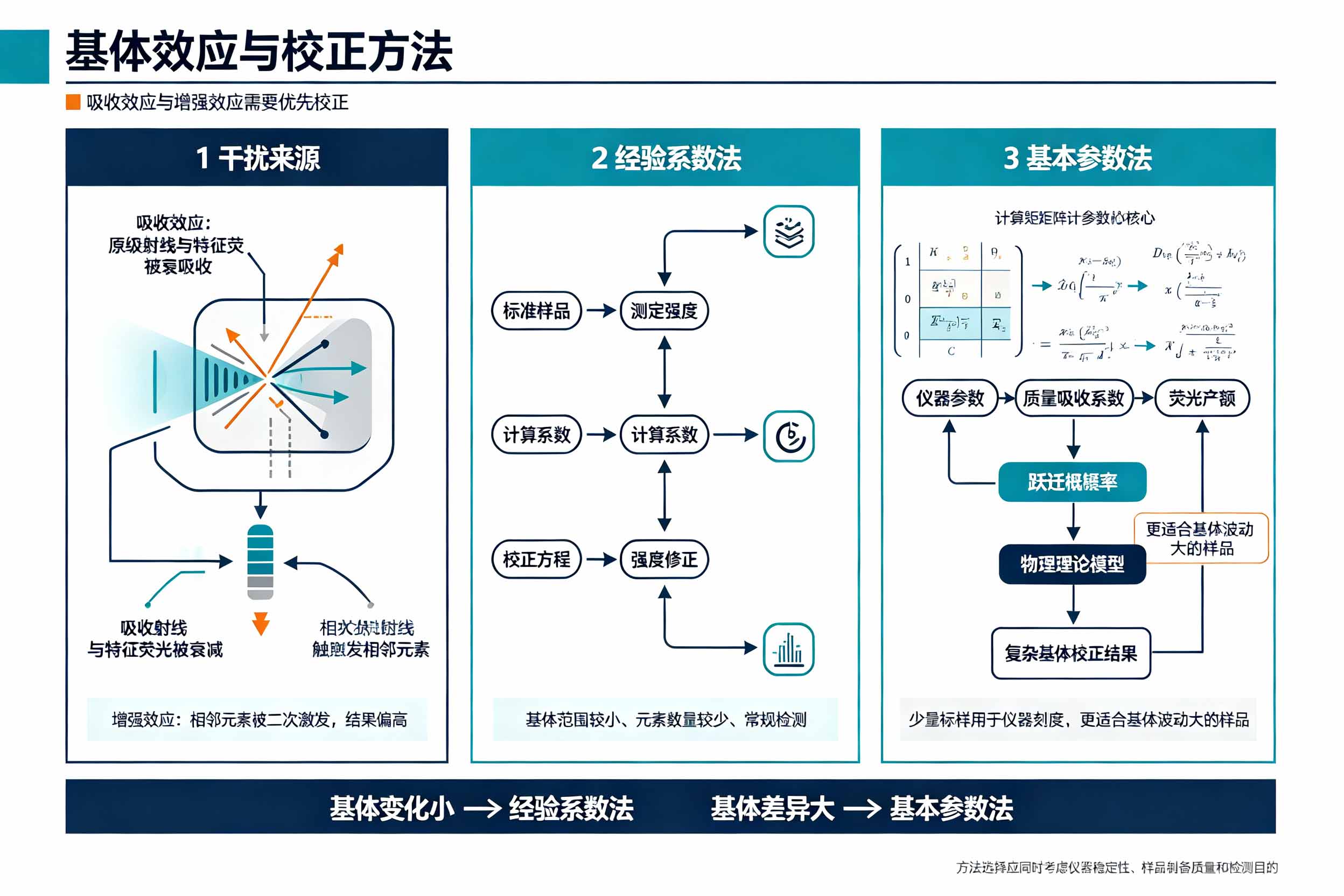

臺式X熒光檢測基體效應校正方法對比分析圖
除基體效應校正外，樣品物理狀態帶來的干擾也需要配套校正手段。顆粒效應普遍存在于粉末類樣品檢測中，粉末顆粒粒徑大小、粒度分布不均，會改變X射線在樣品內部的傳播路徑，造成熒光強度波動。校正時一方面統一制樣流程，保證樣品研磨粒度保持一致，另一方面可以采用粒度校正模型，通過不同粒度標樣的檢測數據擬合校正參數，降低粒度差異帶來的誤差。樣品表面平整度同樣會影響檢測結果，樣品表面粗糙、存在劃痕或者凹陷，會造成熒光射線散射損失，固體塊狀樣品檢測需要保證待測面平整清潔，必要時開展表面效應校正。厚度效應則針對薄膜、薄層樣品，當樣品厚度小于待測元素熒光射線的穿透深度時，測得的熒光強度會隨樣品厚度變化，需要通過薄膜標樣建立厚度校正曲線，區分薄樣與厚樣品的校正模型，避免含量計算出現偏差。
儀器本身的漂移校正也是日常維護校正里不可或缺的一環。臺式X熒光光譜儀的光源、探測器等核心部件會隨使用時長、環境溫濕度變化發生緩慢性能漂移，即使樣品沒有變化，多次測量的熒光信號也會出現小幅偏移。漂移校正分為短期漂移校正與長期漂移校正，短期校正可以使用儀器自帶的穩定參考樣品，每次批量檢測前進行單點校正，補償短時間內儀器信號波動；長期漂移校正則需要定期采用多個基準標樣重新測量，更新工作曲線的強度基準，防止工作曲線長期使用后整體偏移。在進行漂移校正時，需要保證參考樣品保存完好，表面無氧化、污染、磨損，避免參考樣品本身狀態異常，導致校正結果失真。

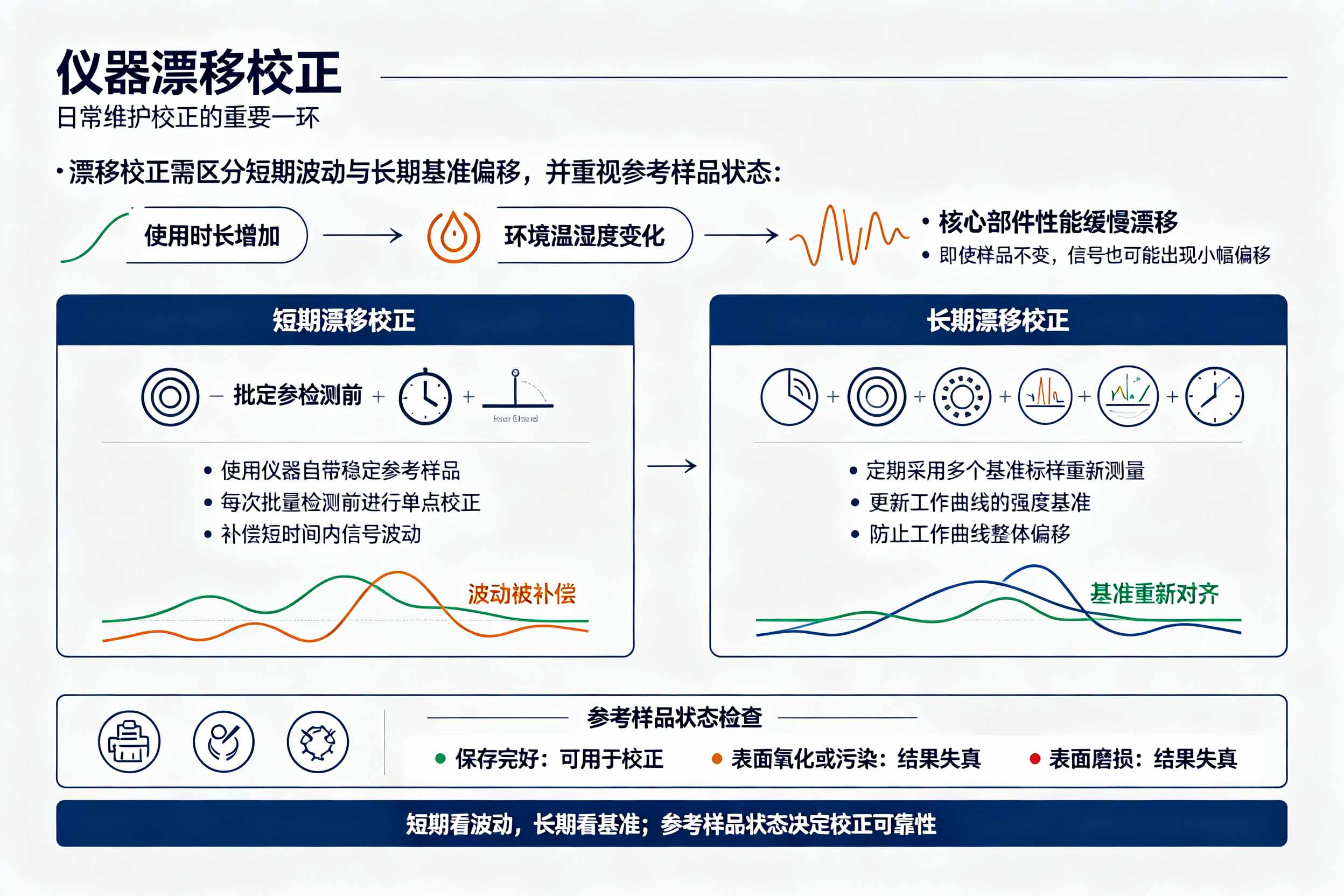

臺式X熒光光譜儀漂移校正分析圖
工作曲線的建立與驗證是整套校正體系的載體。建立校正曲線時，選擇的標準樣品組分應當貼合實際待測樣品，待測元素含量區間需要覆蓋日常檢測范圍，標樣數量要滿足模型計算需求，標樣的定值溯源至國家標準物質。完成曲線建模與各類干擾參數錄入之后，不能直接投入樣品檢測，需要使用未參與建模的驗證標樣開展測試，比對儀器檢測值與標樣認定值，評估校正模型的準確度，若偏差超出允許范圍，則需要重新排查基體校正參數、制樣環節或者儀器狀態，調整校正模型。在日常檢測過程中，也需要插入質控樣品進行同步檢測，持續監控校正模型有效性，一旦質控樣品結果偏離，及時開展校正核查。
還有一些細節校正容易被忽略，例如譜峰重疊校正，不同元素的特征熒光譜線位置接近，會發生譜峰相互疊加，造成信號疊加，儀器軟件會通過譜形擬合、剝離重疊峰信號的方式完成校正，保證目標元素強度提取準確。環境條件也會間接影響校正效果，臺式X熒光光譜儀應當放置在溫度穩定、振動小、無強電磁干擾的環境，環境溫濕度劇烈變化會加速儀器漂移，間接降低校正模型的可靠性。
整體來看，臺式X熒光光譜儀的分析校正并不是一次性操作，而是貫穿儀器調試、樣品檢測、設備維護全流程的系統性工作，基體效應校正、物理效應校正、儀器漂移校正、譜峰校正互相配合，共同降低各類干擾因素帶來的檢測誤差。操作人員需要熟悉不同校正方法適用場景，結合自身檢測樣品類型合理選擇校正模型，規范完成制樣、標樣管理、曲線驗證等配套工作，持續維護校正體系，才能穩定發揮臺式X熒光光譜儀快速分析的優勢，保障各類樣品元素檢測數據可靠，滿足產品質控、來料檢驗、材料組分分析等工作需求。
?
